一、产品简介 HK系列降阻接地模块主要应用范围: 发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波中基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地;贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备电子医疗设备等工作接地和保护接地;各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地;石油输送管道及油气罐,易燃易爆物质仓库防雷接地。
二、工作原理 HK系列降阻接地模块内置镀锌接地扁钢(钢管、圆钢、角钢),将其与被保护的地线连接时,金属接地体与大地的有效接触面积大大增加,通过潮性作用,模块散流体随土壤结构层释放电解离子,而且由于模块具有很强保湿、吸湿性和稳定导电性,因此,金属接地体与大地的接触电阻将大大减小,从而充分发挥接地模块的降阻使用。 本模块采用化学稳定非金属导体材料作为模块的导电介质,其导电性不受季节影响;能吸湿保湿、能保持与土壤有效接触,接地电阻低;在高土壤电阻率地区,能有效降低地网接地电阻;耐大工频和冲击电流冲击,电阻稳定;耐腐蚀、无毒、使用寿命长、安装简便。 三、技术指标 1. 型号:HK型。 2. 外观尺寸:260×500~1200mm;220×500~1200mm;200×500~1200mm;150×500~1200mm; 500×400×60mm;600×400×60mm;300×250×50mm;以上型号可按客户要求改变规格,按客户需要定向生产; 3. 质量:50kg ; 20kg; 4. 室温下电阻率:≤0.3Ω•m 5. 工频接地电阻:1.5Ω 6. 估算式:Rj≈0.15ρ。
四、用量计算 根据地网土层的土壤电阻率,采用下式计算HK型接地模块用量: 计算结果上小数时收为整数,式中: n:接地模块的个数; P:土壤电阻率 M:模块接地系数,取值范围是0.12-0.16,土壤电阻率p越大,M取值越小; Rnj:地网设计接地电阻值; K:利用系数,取值范围是0.7-0.85.模块数量越多,K取值越小。 通常个系数之间的取值关系大皆可概括如下: 当p<200Ω.m时 ,M取0.16,K取0.85 当200≤p<500Ω.m时,M取0.15,K取0.80 当500≤p<1000Ω.m时,M取0.14,K取0.75-0.80 当p≥1000Ω.m时,M取0.12,K取0.70-0.75

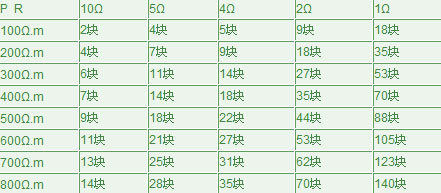

五、模块用量对照表(仅供参考)
六、施工方法 1. 垂直埋置和水平埋置。埋置深度不小于0.8米。 2. 模块间距离不小于4米。 3. 模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连线宽度的2倍。 4. 应在焊接处清除焊渣,涂上防腐导电漆或沥青漆。 5. 回填土时应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻
七、注意事项 贮存模块应保持一定温度,避免高温、干燥、暴晒;运输和安装时,应避免机械力损伤模块;在寒冷地区,模块应埋在冻土层以上。 HK型系列低电阻接地模块。主要由非金属材料制成,降阻效率高、使用寿命长、稳定性好、无污染。适合各种土壤环境,特别是高阻土壤环境。

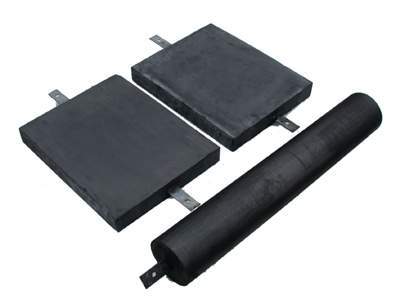

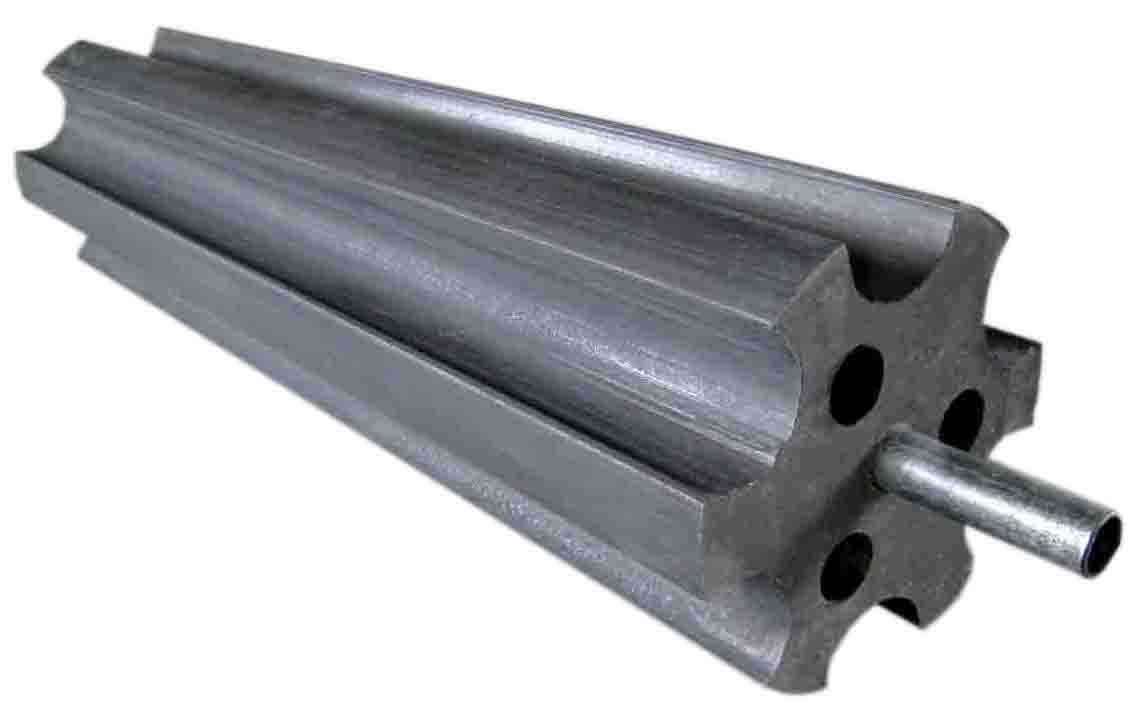

八、产品图示
|
