铜包钢接地棒
        在发达国家,铜包钢材料由于具有良好的导电性能、较高的机械强度、尤其是外部包覆的铜层具有良好的抗腐蚀性能,已被广泛地应用于接地装置中。美、英、德等国家在有关标准中都规定接地体、接地线均可采用铜包钢复合材料。在我国,接地装置的防腐蚀性和可靠性已日益引起重视,采用铜包钢复合材料替代 型钢或镀锌角钢做接地装置已开始普及。
        铜包钢接地极是在借鉴国外技术的基础上研制开发的用水平连铸工艺生产的系列产品,克服了电镀法和套管包覆法存在的结合力差等缺陷,具有铜层厚、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点,可广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中,也可用于计算机等电子设备的接地系统,并可与接闪器(避雷针、避雷线)及引下线组成防雷接地装置。
铜包钢结构
主棒:接地棒选用优质冷拉元钢,用专用设备外铸紫铜(厚度为0.3~0.5MM,含铜量99.9%),以保证其具有优良的导电性能和机械强度,该产品具有优良的防腐蚀性能。
连接管:棒与棒之间可以采用铜制连接管连接,具有最佳的防腐效果。棒与棒之间接触紧密,在将接地棒打入地下或采用驱动钻钻入地下时驱动力直接作用于接地棒。分为螺纹连接和非螺纹连接。
驱动头:由高强度合金钢制成,可以保证驱动力顺利打入地下。
合金尖端:保证在复杂地质条件下打入地下。

铜包钢特点及技术优势
1、制造工艺独特:采用国内首创的水平连铸法生产工艺,实现铜与钢之间冶金熔接。可像拉拔单一金属一样任意拉拔,不出现脱节、翘皮、开裂现象。
2、防腐特性优越:复合介面采用高温熔接,无残留物,结合面不会出现腐蚀现象;表面铜层较厚(平均厚度大于0.4mm)耐腐蚀性强,使用寿命长(大于30年),减轻检修劳动强度。
3、电气性能更佳:表层紫铜材料优良的导电特性,使其自身电阻值远低于常规材料。
4、广泛实用性:该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。
5、连接安全可靠:使用专用连接管或采用热熔焊接,接头牢固、稳定性好。
6、安装方便快捷:配件齐全、安装便捷,可有效地提高施工速度。
7、提高接地深度:特殊的连接传动方式,可深入地下35米,以满足特殊场合低阻值要求。
8、建造成本低:对比传统上采用纯铜接地棒、接地带的建造方式,成本大幅度下降。
铜包钢主要技术参数
1、铜层最薄厚度≥0.3mm
2、抗拉强度≥600N/mm2
3、平直度误差≤1mm/m
4、铜层可塑性:接地棒(线)弯曲30度时,折角内外缘无裂缝现象。
5、铜层结合度:经附着力试验,除虎口钳钳口咬合处出现剥落铜层,其余部分铜钢结合良好,未出现剥离现象。

可以按要求的长度连接接地棒,接地棒可以深入地下30米,而不受任何可能增加土壤电阻率及接地电阻的气候条件(如霜和干旱)的影响。
通过深入接地,可用最少的接地棒获得所需的接地电阻值。如果使用短的(6米或短于6米)接地棒获得相同的电阻值,则接地棒的数量多而且施工面积很大,显而易见,花费要多几倍。
在城市需要挖开柏油路和移动大石头的地方,用垂直接地棒可以避免很多施工时的麻烦。

上图应用了接地棒,长度12米。(材料: 1根X 12米接地棒类型 上图应用了钢接地棒和埋入地下0.8米深的接地连接线(材料:42米连接线,15根X 3米钢棒)

铜包钢应用范围

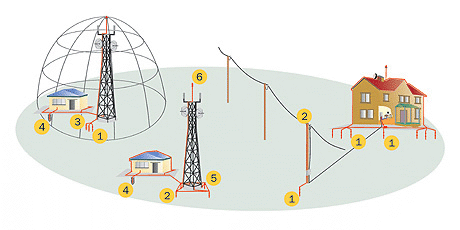

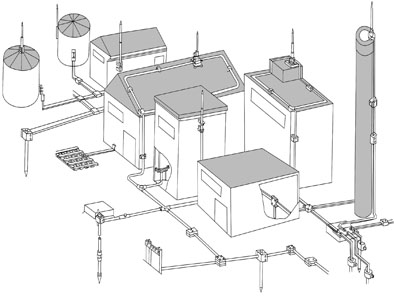

广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。
铜包钢接地棒型号
铜包钢接地棒分标准型和组合型两种结构:
标准型:单根铜包钢接地棒,一端切削60度角,另一端切平且截角。
组合型:由多根铜包钢接地棒,通过螺纹连接器连接而成的接地体。用于深度接地,最深可达35m。单根铜包钢棒两端均滚圆搓牙,且截平倒角,以便提供插入大地时施加的受力面。
铜包钢接地棒常用规格如下,可以根据用户需要加工另外的规格。

铜包钢接地棒规格(标准型或 组合型)
Φ14×1.2
Φ16×1.2
Φ20×1.2
Φ22×1.2
Φ14×1.5 Φ16×1.5 Φ20×1.5 Φ22×1.5
Φ14×1.8 Φ16×1.8 Φ20×1.8 Φ22×1.8
Φ14×2.5 Φ16×2.5 Φ20×2.5 Φ22×2.5
Φ14×3.0 Φ16×3.0 Φ20×3.0 Φ22×3.0
铜包钢接地线规格
圆截面
Φ8
扁截面
20×3
Φ12
20×4
Φ14
30×3
Φ16
30×4
40×3
40×4
